FPM方型拍门

FPM方型拍门

龙康复合材料有限公司是华南地区专业生产玻璃钢复合材料制品的大型企业。拍门——主要安装在排水管道的尾端，用于防止外水倒灌。材质分为不锈钢、铸铁、型钢、复合材料(玻璃钢)等多种材料。是安装在江河边排水管出口的一种单向阀，当江河潮位高于出水管口，且压力大于管内压力时，拍门面　　板自动关闭，以防江河潮水倒灌进排水管道内。目前拍门分为悬挂式，单开门节能式双开门/双开门,节能型等型号。　

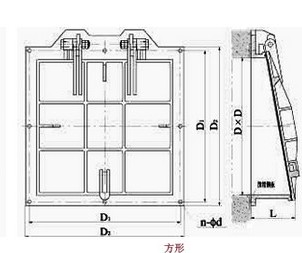

FPM方型拍门图集

拍门——主要安装在排水管道的尾端，用于防止外水倒灌。材质分为不锈钢、铸铁、型钢、复合材料(玻璃钢)等多种材料。是安装在江河边排水管出口的一种单向阀，当江河潮位高于出水管口，且压力大于管内压力时，拍门面板自动关闭，以防江河潮水倒灌进排水管道内。

拍门规格尺寸表

拍门适用于给排水及污水处理工程中的各种管道和水渠中作溢流、止回作用，也可用于各种竖井井盖；仅用于单向水流的圆形、方形或矩形出口，结构简单，工作可靠，无需人力操作，可用法兰连接，也可与预埋件连接固定。

型号	D	D1	D2	L	n-d
￠400	400	495	540	230	16-￠23
￠500	500	600	645	280	20-￠23
￠600	600	705	755	330	20-￠23
￠700	700	810	860	330	24-￠26
￠800	800	920	975	330	24-￠30
￠900	900	1020	1075	350	24-￠30
￠1000	1000	1120	1175	380	28-￠30
￠1200	1200	1320	1375	420	32-￠30
￠1400	1400	1520	1575	480	36-￠30
□300	300	390	460	200	4-￠18
□400	400	520	590	230	4-￠18
□600	600	765	835	330	8-￠23
□800	800	950	1050	330	8-￠23
□1000	1000	1150	1250	380	8-￠23

1.注明材质（铸铁或钢制），不注明时按铸铁生产。
2.逆向承受水头不超过8m，超过时请注明水头。
3.安装时最好采用法兰连接，当采用预埋件连接时，预埋件的设置请参照铸铁镶铜闸门样本中的预埋钢板形式。
4.圆拍门法兰标准为GB/T9119-2000,PN0.25MPa.
5.本公司另生产浮箱拍门、规格尺寸同此表

方形复合材料拍门技术参数

方形复合材料拍门技术参数如下：

方形复合材料拍门公称压力：0.1MPa-1.0MPa

方形复合材料拍门适用介质：水，河水，江水，海水，生活，工业污水

方形复合材料拍门适用温度：≦50℃

方形复合材料拍门安装：法兰连接，混凝土浇筑，方形复合材料拍门中心与流道中心允许偏差不应大于3.0 mm，方形复合材料拍门四周应留有400 mm的安装空间，方形复合材料拍门出口下方做成1：5的斜坡。
